منطقة القطع: | 1500 * 6000 مم | وضع التبريد: | تبريد المياه |
---|---|---|---|
مواد: | الفولاذ الطري | نظام التحكم: | ألمانيا |
سرعة القطع: | 0-40000 مم / دقيقة | الضمان الوقت: | 5 سنوات |
العلامة التجارية: | IPG | سماكة: | 0-30 ملم |
تسليط الضوء: | معدات القطع بليزر الألياف,آلة قطع الألياف IPG |
1. يتميز نظام التحكم في القطع بالليزر المحترف بمزايا الدقة ، والاستقرار ، وسهولة الاستخدام (قادر على تخطيط الرسومات وثقبها بسرعة).
2. ناقل حركة رف التروس ، محركات مؤازرة مزدوجة ومحركات في Y ، مع سرعة متسارعة تصل إلى 0.8G ، تضمن سرعة عالية للماكينة مثل الدقة العالية.
3. جسم الآلة الثقيل ذو الصلابة العالية ، يقلل من الاهتزاز أثناء القطع بسرعة عالية.
4. اعتماد مصدر الليزر الليفي ذو العلامة التجارية الأعلى ، شعاع الليزر الممتاز ، إخراج الليزر المستقر ، والقطع الدقيق.
5. استخدم قضبان تايوان ، بدقة أعلى ووقت خدمة أطول.
التطبيقات
متاح لقطع الألواح المعدنية والأنابيب الفولاذية مثل الفولاذ غير الملوث ، والفولاذ الكربوني ، وسبائك الصلب ، والصلب الزنبركي ، والنحاس ، والألمنيوم ، والذهب ، والفضة ، والتيتانيوم.
تُطبق على صناعات لوحة الإعلانات ، وهيكل الصفائح المعدنية ، وإنتاج التابوت الكهربائي Hv / Lv ، وقطع غيار آلات النسيج ، وأدوات المطبخ ، والسيارات ، والآلات ، والمصاعد ، والأجزاء الكهربائية ، وشريحة لفائف الربيع ، وقطع غيار خط مترو الأنفاق ، إلخ.
مواصفات المنتج
1. جودة شعاع ممتازة: قطر تركيز أصغر ، كفاءة عمل عالية ، جودة معالجة أفضل.
2. سرعة القطع العالية: 2-3 مرات أسرع من ليزر YAG و CO2.
3. استقرار عالي: اعتماد ألياف الليزر عالية الجودة ، والأداء المستقر ، والأجزاء الرئيسية يمكن أن تصل إلى 100000 ساعة.
4. كفاءة عالية للتحويل الكهروضوئي: بالمقارنة مع آلة القطع بليزر CO2 ، فإن آلة القطع بليزر الألياف لديها تحويل كهروضوئي 3 مرات مع توفير الطاقة والبيئة الصديقة.
5. التكلفة المنخفضة: استهلاك الطاقة الكلي هو فقط 20-30٪ من آلة القطع بليزر CO2 التقليدية.
6. تكلفة صيانة منخفضة: مع نقل خط الألياف الضوئية ، لا تحتاج إلى عدسة عاكسة ، يمكن أن يوفر الكثير من تكاليف الصيانة.
7. عملية سهلة: نقل خط الألياف ، لا تعديل للمسار البصري.
8. تأثير بصري فائق المرونة: حجم صغير ، هيكل مدمج ، متطلبات تصنيع سهلة ومرنة.
تطبيق المنتج
تصنيع السيارات ، الآلات والمعدات ، المعدات الكهربائية ، معدات مطبخ الفندق ، معدات المصاعد ، شعار الإعلان ، زخرفة السيارات ، إنتاج الصفائح المعدنية ، أجهزة الإضاءة ، معدات العرض ، الأجزاء الدقيقة ، منتجات الأجهزة ، ملحقات مترو الأنفاق ، الديكور ، آلات النسيج ، آلات الغذاء ، آلات البناء والسفن والأدوات والمعدات المعدنية والطيران والفضاء وغيرها من الصناعات التحويلية والتجهيزية ؛
آلة القطع بالليزر مناسبة لمجموعة متنوعة من الألواح المعدنية ، والأنابيب (بجهاز خاص) ، والفولاذ المقاوم للصدأ ، والفولاذ الكربوني ، والصفائح المجلفنة ، ولوح التخليل ، واللوحة النحاسية ، ولوحة الألومنيوم ، والفولاذ المنغنيز ، وجميع أنواع ألواح السبائك ، والمعادن النادرة إلخ.

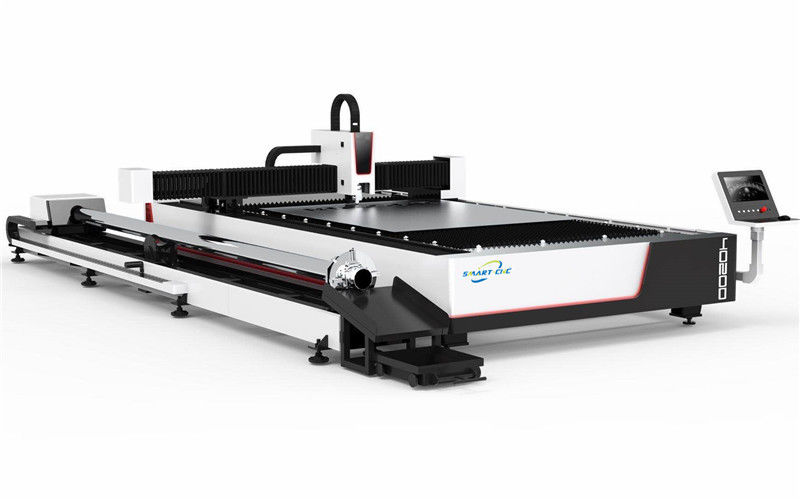

آلة القطع بألياف الليزر سلسلة SML
1. تطبيق هيكل جسر الرافعة والعارضة المصبوبة المدمجة لتحقيق أعلى صلابة ، واستقرار ، ومقاومة الصدمات.
2. مصدر ليزر عالي الأداء ونظام تشغيل مستقر يحققان أفضل تأثير للقطع.
3. تمتلك الآلة نظام تبريد مثالي ، ونظام تزييت ونظام إزالة الغبار ، وذلك لضمان قدرتها على العمل بشكل مستقر ، وفعال ودائم.
4. الآلة قادرة على تعديل الارتفاع التلقائي للحفاظ على البعد البؤري الثابت وجودة القطع المستقرة.
5. يتم استخدام الآلة لقطع العديد من المعادن بجودة قطع ممتازة ومستقرة.
6. يهدف برنامج البرمجة الأوتوماتيكية CAD / CAM المتخصص وبرنامج التعشيش الأوتوماتيكي إلى توفير أقصى قدر من المواد الخام.
7. الوصول إلى نظام CNC من خلال واجهة Ethernet يجعل الاتصال والمراقبة عن بعد ممكنًا أثناء عملية القطع بالليزر.
مواصفات آلة القطع بليزر الألياف CNC
وصف | وحدة | SML 3015 | SML 4015 | SML 4020 | SML 6020 | SML 6025 |
الحجم الأقصى للورقة | مم | 3000 × 1500 | 4000 × 1500 | 4000 × 2000 | 6000 × 2000 | 6000 × 2500 |
شوط المحور السيني | مم | 3050 | 4050 | 4050 | 6050 | 6050 |
شوط المحور ص | مم | 1525 | 1525 | 2025 | 2025 | 2525 |
شوط المحور Z. | مم | 200 | 200 | 200 | 200 | 200 |
دقة تحديد المواقع المحاور X ، Y | مم / م | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
X ، Y دقة تكرار المحاور | مم | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 |
X ، Y محاور السرعة القصوى | م / دقيقة | 120 | 120 | 120 | 120 | 120 |
قوة الليزر | دبليو | 500/700/1000/2000/3000/4000/6000 | ||||
أبعاد الآلة | م | 8.8x3.9x2.0 | 11 × 4.5 × 2.5 بوصة | 11 × 5 × 2 | 15 × 5.8 × 2.5 بوصة | 5x6.2x2 |
المعلمات الفنية لآلة القطع بليزر الألياف | |
نوع الليزر | ليزر الألياف |
ماركة الليزر | IPG / Raycus |
طاقة الليزر | 500 واط (750 واط / 1000 واط / 2000 واط / 3000 واط / 4000 واط اختياري) |
منطقة العمل | 1500mmX3000mm 1300x2500mm 2000 * 4000mm اختياري |
جدول العمل | طاولة العمل الثابتة |
نظام التحكم | PMAC تحكم مؤازر حلقة مغلقة بالكامل |
وضع القيادة | قيادة رف مزدوج العتاد |
دقة تحديد الموقع | 0.05 مم |
نظام الحماية | حماية الضميمة |
رأس القطع | بريسيتيك / ليزر ميكانيكي / |
مزود الطاقة | AC380V ± 5٪ 50/60 هرتز |
إجمالي الطاقة | 7KW ~ 11KW |
التجميع القياسي | برنامج التعشيش المعدني ، الضغط المزدوج |
برمجة | برنامج القطع بالليزر CutMax أو برنامج PA8000 ، برامج التعشيش المعدنية |
التنسيق المدعوم | PLT ، DXF ، BMP ، AI ، DST ، DWG ، إلخ. |
